Купим Реле напряжения РНФ-1М

Номинальное напряжение (Uн), V	100
Номинальная частота, Hz	50
Диапазон регулировки уставок по напряжению обратной последовательности, V	6 - 12
Погрешность напряжения срабатывания, %, не более	8
Время срабатывания при двухкратном напряжении срабатывания, s, не более	0,04
Коэффициент возврата, не менее	0,75
Коммутационная способность контактов выходного реле при напряжении от 24 до 250 V в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 s, W, не менее	60
Коммутационная износостойкость, циклы ВО	800
Механическая износостойкость, циклы ВО	8000
Потребляемая мощность, VА/фазу, не более	15
Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом или шпилькой)

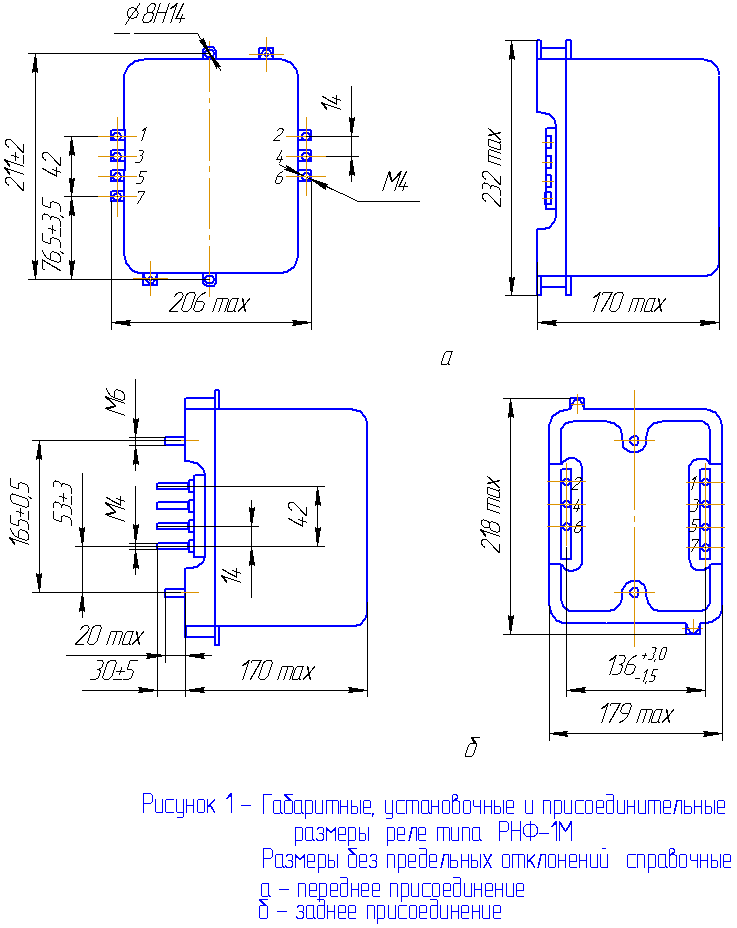

Габаритные размеры, mm, не более		179 х 218 х 170
Масса реле, kg, не более		4,0

Реле РНФ-1М используются при несимметричных коротких замыканиях для защиты различных электрических установок.

Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.

Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.

Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55 °С для исполнений УХЛ4 и О4.

Вибрационные нагрузки (вибропрочность) с максимальным ускорением 0,25g в вертикальном направлении в диапазоне частот от 10 до 35 Hz.

Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.

Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания и съемного прозрачного кожуха.

РНФ –1М Х4

РНФ - реле напряжения фильтровое;

1М - порядковый номер разработки;

Х4 - климатическое исполнение ( УХЛ,О ) и категория размещения ( 4 ) по ГОСТ 15150-69

При заказе необходимо указывать:

- обозначение типа реле;

- номинальную частоту;

- климатическое исполнение и категорию размещения (УХЛ4 или О4);

- номер технических условий.

Номенклатурный номер – 22 001 001 7

С реле поставляется универсальный комплект деталей присоединения внешних проводников (переднего, заднего шпилькой, заднего винтом)

Методические указания по наладке и техническому обслуживанию фильтр- реле РНФ-1М И РНФ-2
Схема присоединения РНФ-1М
